Фурнитура для поворотно-откидных окон ПВХ
3H INC.
Преимущества
1. Простая установка, регулировка допусков.
Система поддерживает регулировку на месте, эффективно уменьшая проблемы с выравниванием, вызванные допусками при установке, и снижая интенсивность доработок.
2. Высокая несущая способность и стабильная опора.
Основные несущие элементы изготовлены методом утолщенной цельной ковки, выдерживают максимальную нагрузку до 100 кг и подходят для очень широких створок (800–1500 мм).
3. Регулируемая 3D-структура.
Поддерживает регулировку по вертикали, горизонтали и наклону в трех направлениях. Многоосная опорная конструкция повышает общую несущую способность.

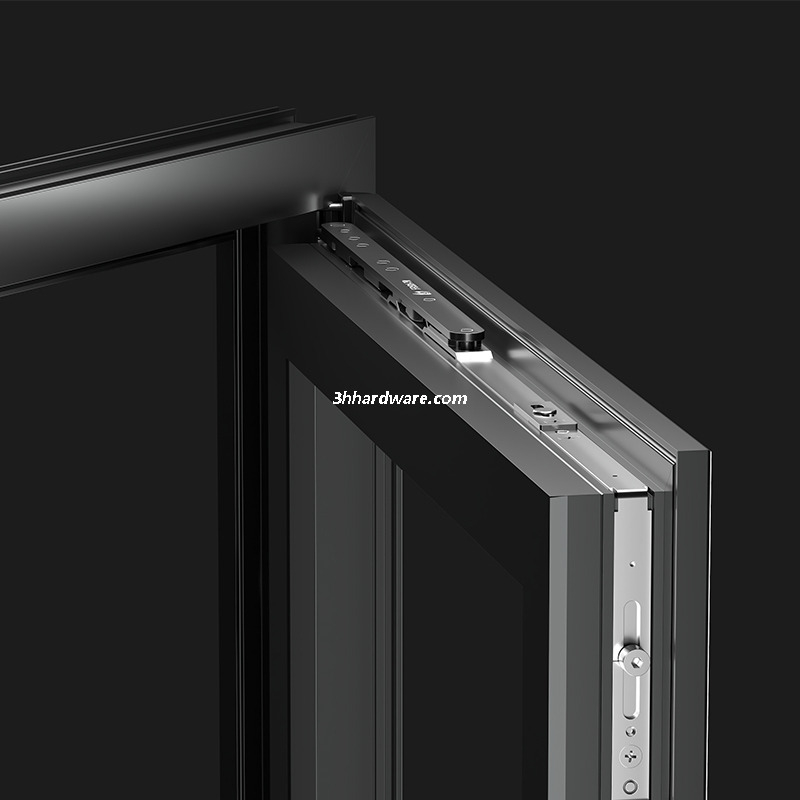

4. Скрытая конструкция петель
Петли полностью скрыты внутри профильной камеры, что обеспечивает чистый, минималистичный внешний вид и повышает общую эстетику.
5. Конструкция безопасности, предотвращающая неправильное управление.
Оснащенная в стандартной комплектации устройством, предотвращающим неправильное управление, и защелкой, предотвращающей неправильное управление, она предотвращает случайное переключение из режима наклона в режим поворота и позволяет избежать опасностей, вызванных неожиданным поворотом створки.

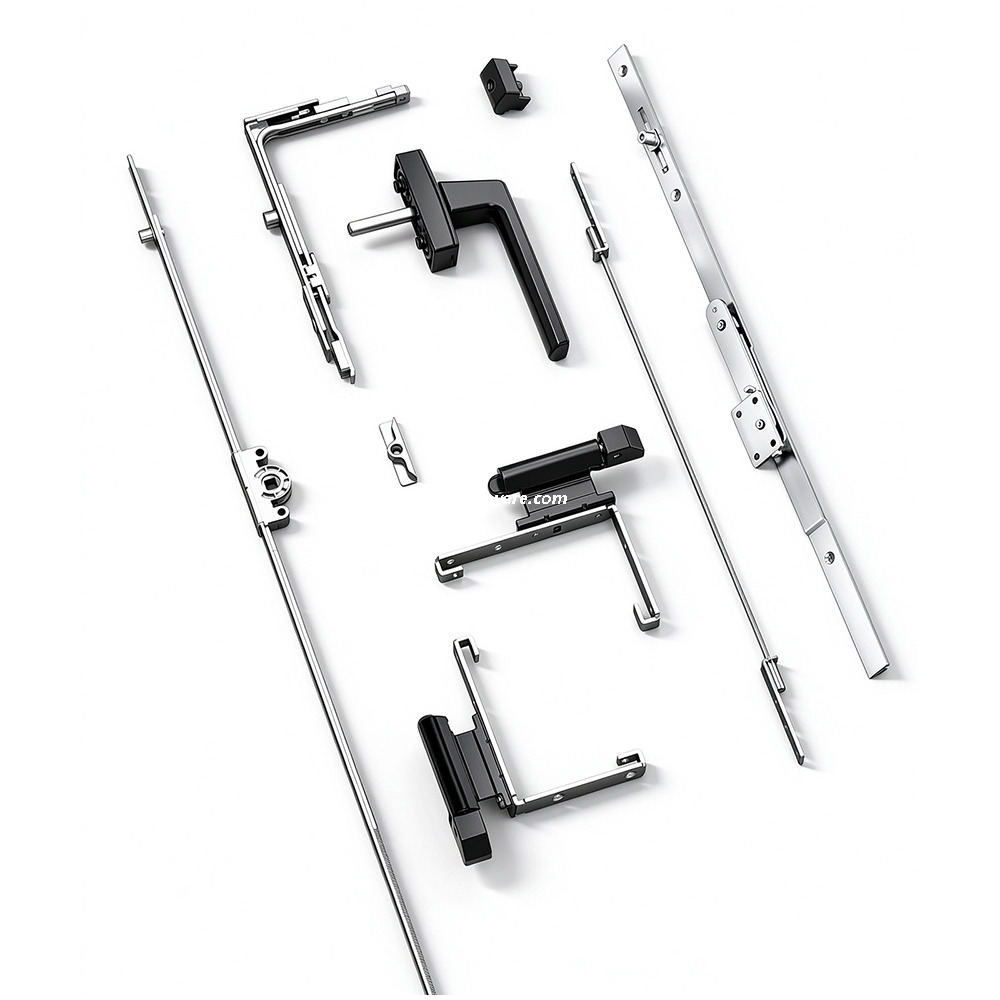

Основные компоненты
Конфигурация
Конфигурация
Нет. | Серия 9 Артикул № | Серия 13 Артикул №. | имя | QTY | Описание | ||
1 | ПКЗ26 | ПКЗ26 | Оконная ручка | 1 | доступны дополнительные варианты | ||
2 | PX.CQ1006 | PXS01 | PX.CQ1006 | PXS02 | 7.5 Тяга передачи (600 мм) | 1 | для высоты створки 600-900мм |
PX.CQ1008 | PX.CQ1008 | 7.5 Приводной стержень (800 мм) | - | для высоты створки 700-1100мм | |||
PX.CQ1010 | PX.CQ1010 | 7.5 Приводной стержень (1000 мм) | - | для высоты створки 900-1300мм | |||
PX.CQ1012 | PX.CQ1012 | 7.5 Тяга передачи (1200 мм) | - | для высоты створки 1100-1500мм | |||
PX.CQ1014 | PX.CQ1014 | 7.5 Тяга трансмиссии (1400 мм) | - | для высоты створки 1300-1700мм | |||
3 | ПХ. ZJQ01 | ПХ. ZJQ01 | Угловое устройство | 1 | Углеродистая сталь, цинкование | ||
4 | ПХ. FC01 | ПХ. FC01 | Плагин переворота | 1 | Углеродистая сталь, цинкование | ||
5 | ПХ. X9-500Л/П | ПХ. X13-500Л/П | Поворотно-откидной компонент (360 мм) | 1 | для ширины створки 401-510мм | ||
PX.X9-750L/R | PX.X13-750L/R | Поворотно-откидной компонент (610 мм) | - | для ширины створки 511-750мм | |||
ПХ. X9-860Л/П | ПХ. X13-860Л/П | Поворотно-откидной компонент (840 мм) | - | для ширины створки 751-1000мм | |||
6 | ПХ. АОО | ПХ. JMS | Верхняя петля | 1 | Углеродистая сталь, цинкование | ||

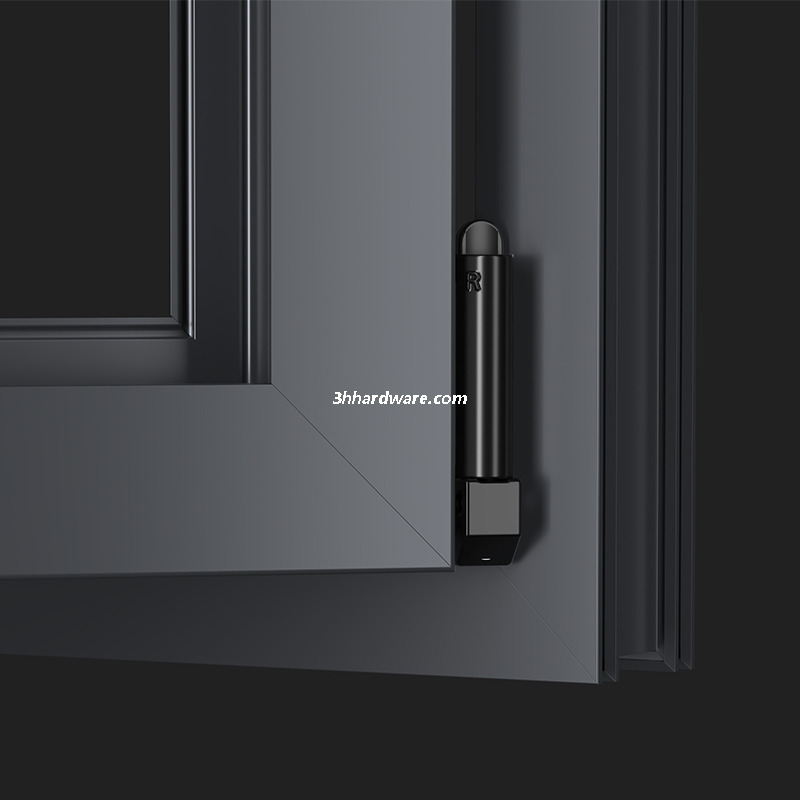

7 | ПХ. JCX | ПХ. JMX | Нижняя петля | 1 | Углеродистая сталь, цинкование | ||
8 | PX.FW01 | PX.FW01 | Устройство защиты от ошибок | 1 | Углеродистая сталь, цинкование | ||
9 | ПХ. WZS09 | ПХ. WZS13 | Держатель устройства защиты от ошибок | 1 | Углеродистая сталь, цинкование | ||
10 | ПХ. ФЗ9 | ПХ. ФЗ13 | Перевернутый держатель | 1 | Углеродистая сталь, цинкование | ||
11 | ПХ. СЗ9 | ПХ. СЗ13 | Замок | 1 | Углеродистая сталь, цинкование | ||
- | PX.LG01-215 | Вариант высоты створки 300-600 мм. | Шатун (215 мм) | 1 | добавьте, если нужна лучшая герметичность | ||
PX.LG01-530 | Вариант высоты створки 600-1100 мм. | Шатун (530 мм) | 1 | ||||
PX.LG01-730 | Вариант высоты створки 1100-1600 мм. | Шатун (730 мм) | 1 | ||||
- | ПДЭ Б | разная длина для варианта | Ограничитель пребывания | 1 | 304СС | ||
- | PX.CQ15 | для варианта профиля створки большего размера | 15 тяга передачи (опционально) | 1 | Углеродистая сталь, цинкование | ||
- | PX.ZJQ01A | вариант вместо п.4 и 10 | Угловое устройство (опционально) | 1 | Углеродистая сталь, цинкование | ||
- | PJCX03B | вариант вместо пункта 7 | Нижняя петля (опционально) | 1 | Углеродистая сталь, цинкование | ||
Адаптация продукта
Подходит для U-образных оконных профилей, PXS01 для профилей 9 серии, PXS02 для профилей 13 серии.
Функции
Простая установка и удобное управление. Можно регулировать, чтобы эффективно уменьшить ошибку установки.
Передаточные устройства и нижнеподвесные части могут быть различной длины.
Инструкции

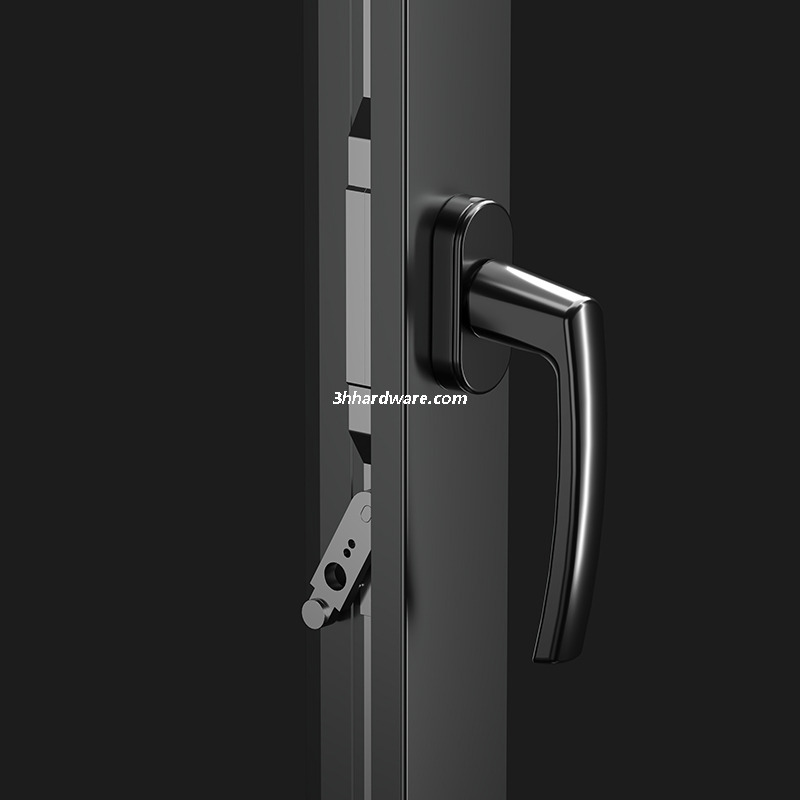

Ручка фиксируется на 0 градусах, 90 градусах для внутреннего открытого состояния, 180 градусах для состояния наклона внутрь.
