YNXC07
3H INC.
Описание продукта
Предмет номер. | YNXC07 |
Размер | / |
Приложение | Поворотно-откидное окно |
Подшипник нагрузки | 80 кг/за комплект |
Материал | нержавеющая сталь/цинковый сплав |
Обработка поверхности | порошковое покрытие |
Цвет | Необязательный |
Компоненты | винты |
Функция | прочный, простой в установке, плавный ход |
<
| Максимальная высота створки: 700 мм. | |
| Максимальная нагрузка: 80 кг. | |
| Стандарт адаптации продукта: GB/T 24061 Строительная система наклона и поворота оконной фурнитуры | |
| Упаковка: 1 комплект во внутренней коробке, 20 комплектов в коробке. | |
| Применение: наклонно-поворотные окна. |

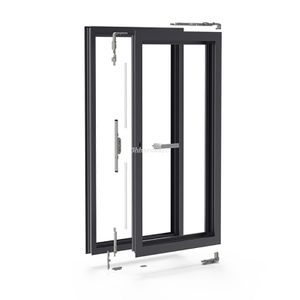

| Система фурнитуры скрытого поворотно-откидного окна с коробкой передач YNXC07 | ||||
| Нет. | Имя элемента | Предмет номер. | Применение | Примечание |
| 1 | Рукоятка вала без основания | CZ67 | 1 | Длина вала: 24 мм |
| 2 | Верхняя петля | YNXC05R-02 | 1 | Подходит для ширины створки: 501-700 мм. |
| 3 | Угловое устройство | СС11А | 1 | / |
| 4 | Угловое соединение | CKG05 | 2 | / |
| 5 | Передаточный стержень | CH62 | 1 | / |
| 6 | Перевернутые запирающие детали | NXC16-11 | 1 | / |
| 7 | Противоподъемный фиксатор | А.CZ01-02 | 1 | / |
| 8 | Опорный блок | NXC16-12 | 1 | / |
| 9 | Лифт | А.CZ01-01 | 1 | / |
| 10 | Нижняя петля | YNXCO5R-01 | 1 | / |
Спецификация
Описание продукта
1. Скрытая регулируемая петля, которая может эффективно обеспечить воздухонепроницаемость и водонепроницаемость, а также сделать все окно более аккуратным и красивым, легко устанавливается, легко снимается и легко регулируется.
2.Быстрое позиционирование и установка, все компоненты могут быть вставлены непосредственно во время установки.
