ДЖТСМ07
3H INC.
Преимущества
Подробное описание подъемно-раздвижной дверной фурнитуры
✓ Высокая долговечность нашей фурнитуры благодаря высочайшему качеству изготовления
✓ Приятное простое управление – даже с большими и тяжелыми створками – подъем грузов до 600 кг, экономия потребления до 50%.
✓ Подходит для использования в энергосберегающих и пассивных домах.
✓ Возможно создание больших проходных проемов с шириной створки до 3300 мм и высотой створки до 3750 мм.

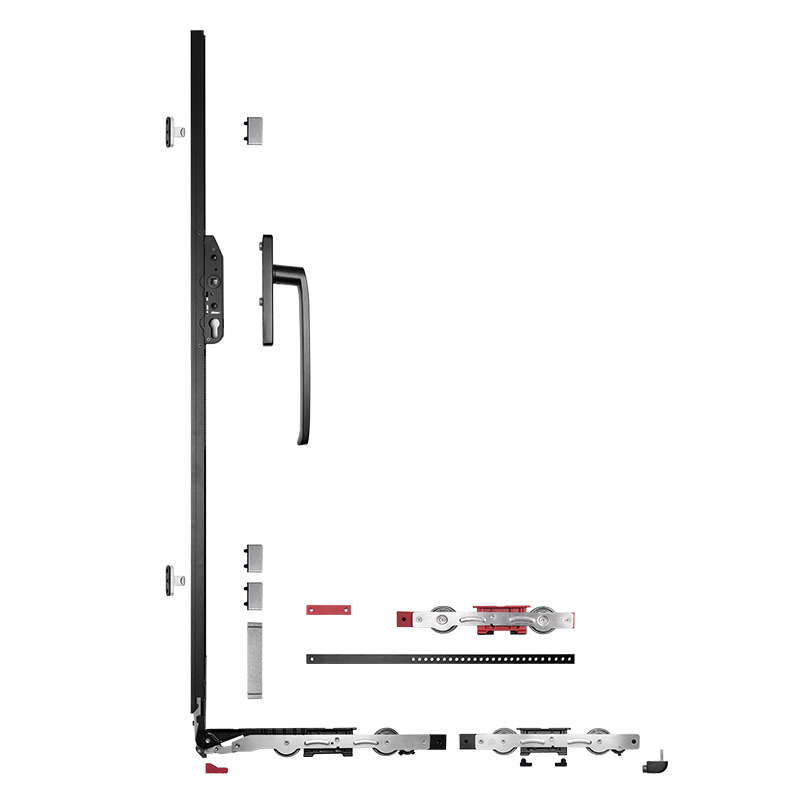

Основные компоненты

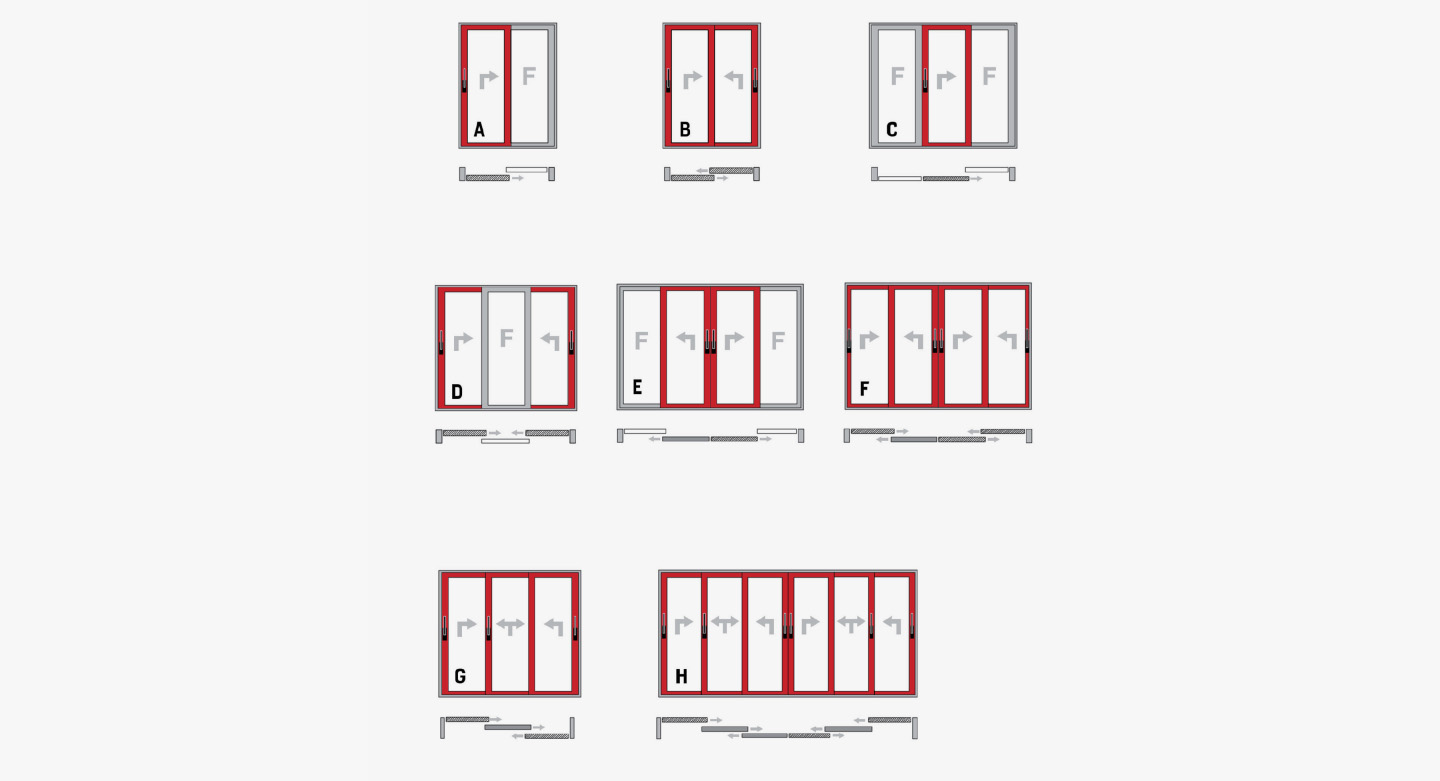

Конфигурация
Конфигурация
Модель | Размер |
| ДЖТСМ07 | Стандартная канавка |
| Нагрузка | Цвет |
| Максимальная несущая нагрузка одинарной створки 600 кг. | ручка черная, можно настроить, другая натуральная |
| Материал | Приложение |
304 нержавеющая сталь, алюминиевый сплав | Балкон, солнечная комната, дверь перегородки |
| Поверхностная обработка | Компоненты |
| Порошковое покрытие | Рукоятка вала, Детали трансмиссии, Детали левого ролика, Коврик левого ролика, Противоударный блок, Цилиндр, Резиновое уплотнение |
Примечание
1. Длина шестерни и соединительной стержня может быть настроена, максимальная нагрузка 300 кг, тонкая линия 27,5 мм.

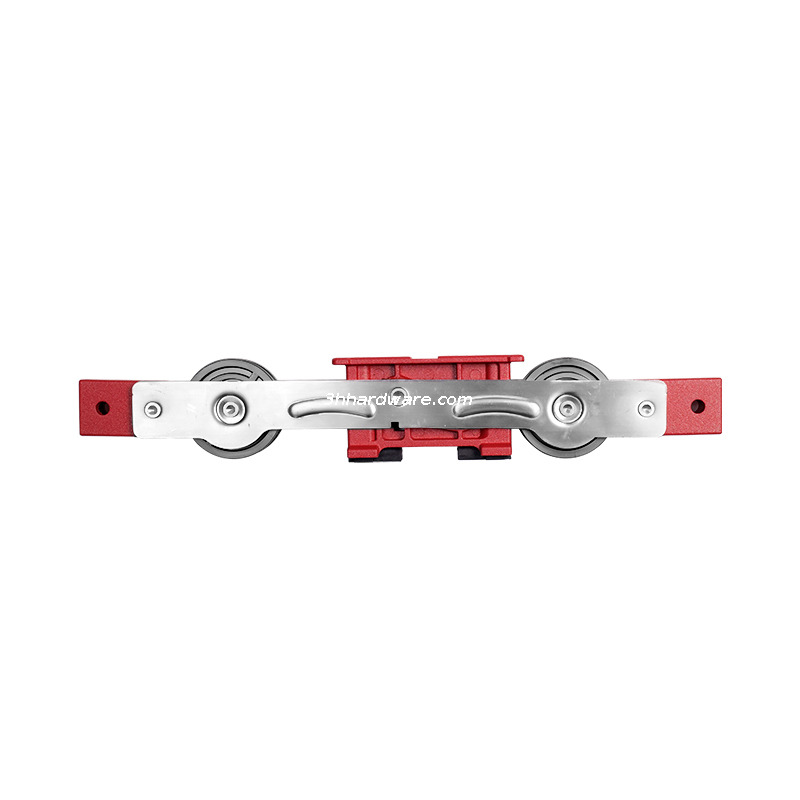

2. Если ширина створки превышает 2 м или вес створки более 250 кг, добавьте средний ролик толщиной 37,5 мм, максимальная нагрузка 600 кг.
При ширине створки более 2 м или весе створки более 350 кг добавьте среднюю роликовую передачу длиной < 1700 мм, 2 точки запирания;
1701 мм
2501 мм
Скачать
Скачать
Загрузите нашу техническую документацию на подъемно-раздвижную фурнитуру.
Упростите планирование и производство.
Руководство по эксплуатации подъемно-раздвижных систем JTSM06 и JTSM07.
