ZDMQ01
3H INC.
Преимущества
Детали фурнитуры двустворчатых дверей
✓ Прочная конструкция из сплава
Изготовлен из высокопрочного алюминиевого сплава с антикоррозионной обработкой, что обеспечивает длительную работу как в жилых, так и в коммерческих помещениях.
Прецизионные петли и направляющие обеспечивают бесшумную работу без трения, повышая комфорт пользователя в офисах, гостиницах и жилых помещениях.
Эта система идеально подходит для перегородок и перегородок, позволяет дверям компактно складываться, максимально увеличивая полезную площадь пола без ущерба для доступности.
Подходит для различных интерьеров, включая домашние кабинеты, конференц-залы, розничные магазины и выставочные стенды, адаптируясь к разнообразным потребностям планировки.
✓ Полный комплект для простой установки
В комплект входят все необходимые петли, ручки, болты и направляющие, упрощающие сборку и сокращающие время монтажа, с соблюдением международных стандартов качества.
Основные компоненты
Конфигурация
Конфигурация
Модель | Размер |
| ZDMQ01 | Стандартная канавка |
| Нагрузка | Цвет |
| Максимальная нагрузка на подшипник 80 кг. | ручка черная, можно настроить, другая натуральная |
| Материал | Приложение |
304 нержавеющая сталь, алюминиевый сплав | Балкон, солнечная комната, дверь перегородки |
| Поверхностная обработка | Компоненты |
| Порошковое покрытие | Дверная ручка, ролик в сборе, петля в сборе, коробка замка, болт заподлицо, корпус замка, цилиндр замка, пластина замка, буферный блок. |

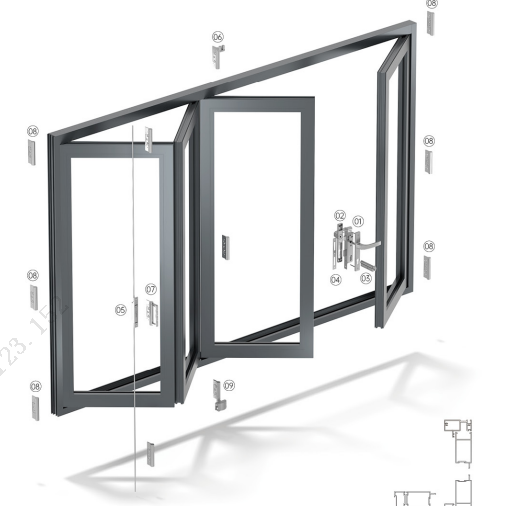

Спецификация
Нет. | Пункт № | Элемент | QTY | Описание |

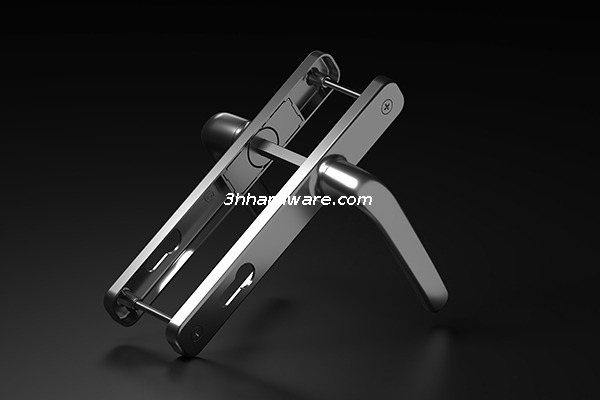

1 | CZM20A | Дверная ручка | 1 | Алюминиевый сплав, порошковое покрытие |
2 | CZM20 | Дверная ручка | 1 | Алюминиевый сплав, порошковое покрытие |
3 | 3585D | Замок корпус | 1 | 304 SS, натуральный |
4 | 35/35А | Блокировка цилиндра | 1 | Латунь, покрытие |
5 | CZMK02 | Пряжка с замком | 1 | 304 SS, натуральный |
6 | CX06 | Промывочный болт | 2 | Цинк сплав, покрытие |

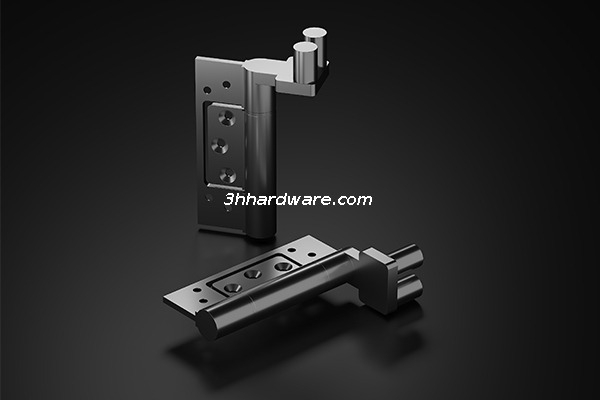

7 | ZDMQ01-S00 | Верхняя шарнирная сборка | 1 | Алюминиевый сплав, порошковое покрытие |
8 | ZDMQ01-Z00 | Средняя шарнирная сборка | 1 | Алюминиевый сплав, порошковое покрытие |
9 | ZDMQ01-00 | Шарнирная сборка | 9 | Алюминиевый сплав, порошковое покрытие |

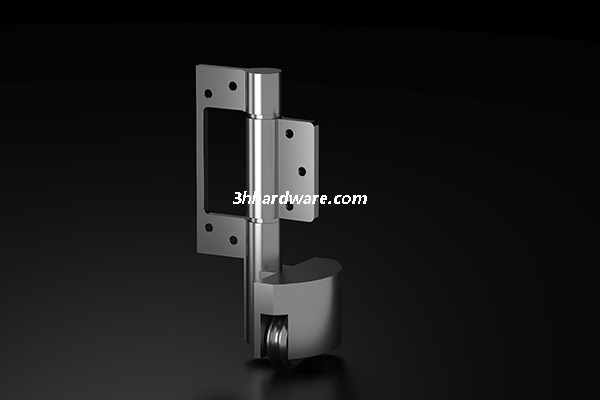

10 | ZDMQ01-X00 | Нижний шарнир сборка | 1 | Алюминиевый сплав, порошковое покрытие |
Примечание
1.Применимо к балконам, торговым центрам. Большая открывающаяся площадь.
2. Скрытый подшипник рельсового крана, гибкий и легкий, легко чистится и обслуживается.
3. Максимальная ширина сигнальной двери 800 мм, максимальная высота 2400 мм, максимальный вес одного вентилятора составляет 80 кг.
4. Длина промывочного болта должна зависеть от высоты двери и требований использования.
Управление дверной ручкой на правой боковой фиксированной распашной двери для управления открытием и закрытием дверной створки. Управление ручкой и защелкой на левой боковой складной двери для управления складной дверной створкой.
Скачать
Скачать
Загрузите нашу техническую документацию по фурнитуре для двустворчатых дверей.
Упростите планирование и производство.
