Как отрегулировать силу закрытия доводчика?

Знание дверной и оконной фурнитуры: как отрегулировать силу закрытия дверного доводчика?

Отрегулируйте силу закрытия доводчика также для регулировки скорости закрытия, сила большая, когда скорость быстрая, сила маленькая, скорость закрытия доводчика медленная.Регулировка скорости закрытия доводчика осуществляется с помощью двух гидравлических клапанов, независимо управляющих скоростью закрытия двух секций доводчика, для полного гидравлического управления.

Как отрегулировать силу закрытия доводчика?

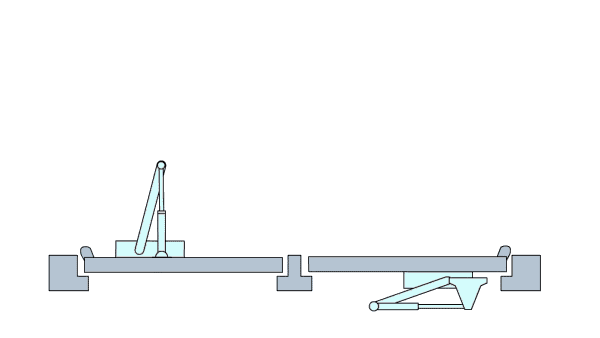

Шаг первый: Дверной доводчик можно установить только в верхней части двери рядом со стороной петель, корпус без винтов регулировки скорости на одном конце, обращенном к петле, в противном случае дверь не откроется, если открыть ее принудительно, дверной доводчик. , дверная створка и верхняя дверная коробка, которая будет разрушена, с помощью четырех винтов закрепите корпус на дверной створке, а затем рычаг, установленный в верхний конец зубчатого вала, другой конец колпачка, затяните крепежные винты.

Шаг второй: Установите шатун с помощью двух винтов, чтобы закрепить стержень на дверной коробке.Держите шатун под прямым углом к ​​верхней дверной раме.Ослабьте контргайку, отрегулируйте шатун на подходящую длину, аккуратно установите рычаг так, чтобы штифт рычага вошел точно в отверстие на конце шатуна, и убедитесь, что шатун расположен под прямым углом к ​​верхней части шатуна. дверная рама.Наденьте шайбу и закрепите ее винтом с полукруглой головкой.Зафиксируйте гайку, установка завершена.

Шаг третий: Отрегулируйте скорость закрытия.Скорость закрытия хорошо отрегулирована. Если вам нужно изменить скорость, поверните винт регулировки скорости, как показано на рисунке.

(2) Меры предосторожности

A. Дверной доводчик, установленный снаружи, не применим к дверям, открывающимся в двух направлениях.

B. Винт регулировки скорости контролирует скорость открытия и закрытия двери.Вращение по часовой стрелке происходит медленно, вращение против часовой стрелки — быстро.

C. Дверной доводчик должен быть заполнен незамерзающим маслом после 1 года использования.При заправке вывинтите винт масляного отверстия, чтобы можно было заправиться, и затяните винт после того, как масло заполнится.

D. Остальные винты и уплотнительные детали не следует завинчивать произвольно, чтобы предотвратить утечку масла.

Скрытый доводчик

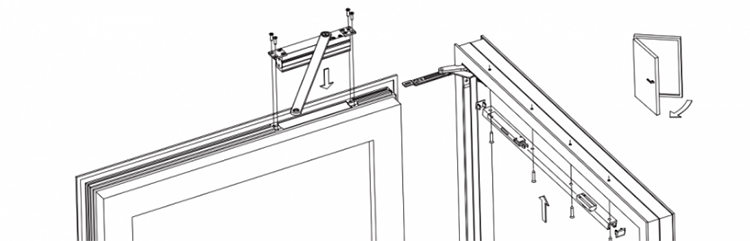

(1) Конструкция: Верхняя пружина скрытой двери состоит из гидравлической буферной пружины, установленной на дверной створке, и направляющей и ползуна, установленных на дверной коробке, а также соединительного стержня.Поскольку скрытый верхний доводчик устанавливается в паз дверной створки и дверной коробки, он не влияет на внешний вид двери в закрытом состоянии.Подходит для использования на дверях гостиничных номеров высокого класса.

(2) точки установки

A В дверной коробке, створка на месте раньше, сначала должна быть отмечена прорезь в верхней части дверной створки и в нижней части дверной коробки, на пороге.

B Затем перед установкой двери и окна гидравлическую буферную пружину следует вставить в паз, а салазки ввернуть в паз дверной коробки.

Дождитесь, пока дверная коробка зафиксируется, установка створки зафиксирована, а затем с помощью гайки зафиксируйте шарнирный стержень на оси пружины.

Выше рассказывается о том, как отрегулировать скорость закрытия дверного доводчика, а также о знании скрытого дверного доводчика. Если вы хотите узнать об этом больше, пожалуйста, свяжитесь с нами.
